1550Z  IP67 防水鋁壓鑄盒 (重負荷型)   cUL & UL Listed,

　

　

產品特性:

  • 3mm以上厚壁,鋁合金重力壓鑄一體成型.

  • 上下蓋卡槽設計,提供內部防水防塵保護.

  • 密封膠圈設計為可重覆開盒使用.

  • 不鏽鋼螺絲機械牙孔為標準.

  • 壁掛孔隱藏於底座內部,維持產品簡明外觀.

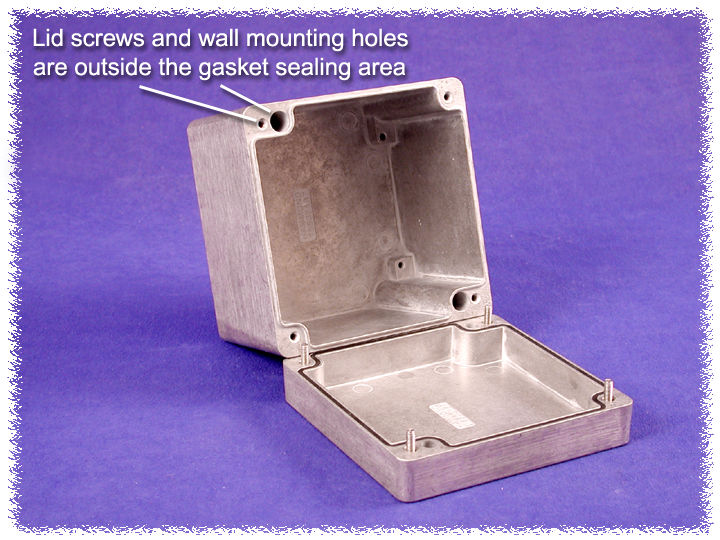

  • 防水設計嚴密保護盒體內部,固定螺絲孔和壁掛螺絲孔均設計在密封圈外側.

  • 不鏽鋼螺絲設計為可扣掛於上蓋,防止開盒時鬆脫遺失.

  • 提供不同等級防水防塵需求 : IP67/65

  • 產品為CUL&UL安規件.

  • 另提供黑色粉體烤漆塗裝件.

　

PART NO.

UNITS

SIZE( L x W x H )

Depth of Lid

(本色)

(黑色粉烤)
1550Z101 1550Z101BK mm 50 x 45 x 30 6.2
1550Z104 1550Z104BK mm 64 x 58 x 35 5.2
1550Z102 1550Z102BK mm 90 x 36 x 30 5.2

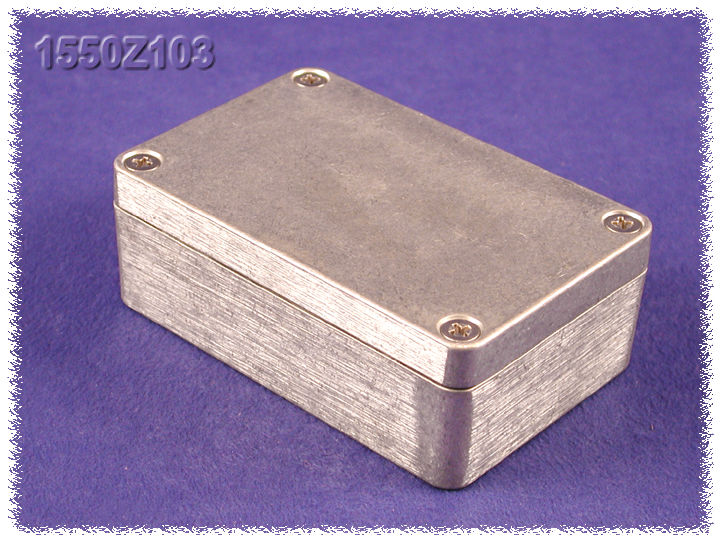

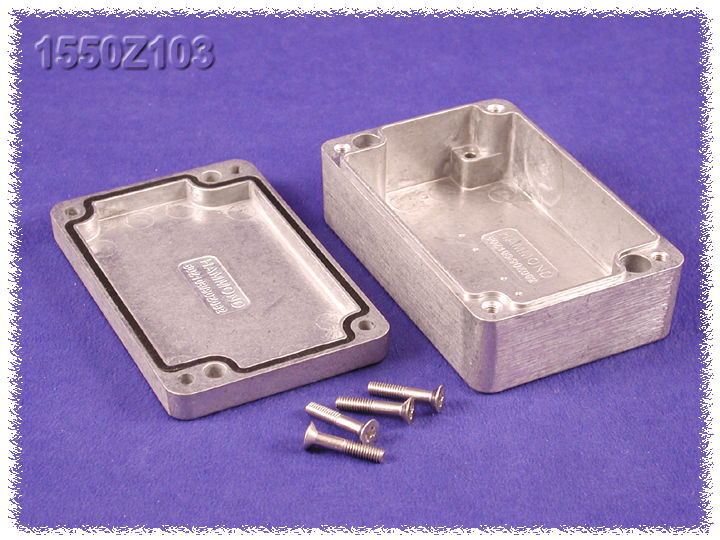

1550Z103 1550Z103BK mm 98 x 64 x 34 9.2
1550Z106 1550Z106BK mm 115 x 65 x 30 5.2
1550Z111 1550Z111BK mm 115 x 65 x 55 5.2
1550Z113 1550Z113BK mm 115 x 90 x 55 5.2
1550Z137 1550Z137BK mm 121 x 121 x 102 20.5
1550Z107 1550Z107BK mm 125 x 80 x 40 15.6

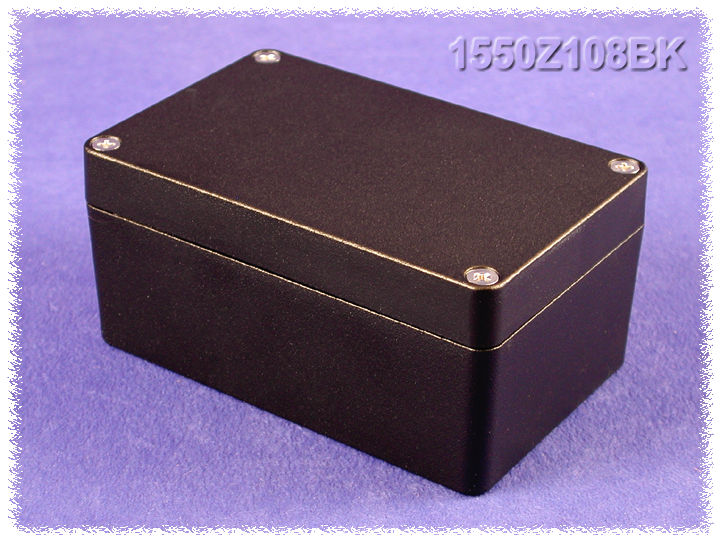

1550Z108 1550Z108BK mm 125 x 80 x 57 15.6
1550Z115 1550Z115BK mm 148 x 108 x 75 10.2
1550Z109 1550Z109BK mm 150 x 63 x 37 10.2
1550Z139 1550Z139BK mm 159 x 159 x 102 20.5
1550Z116 1550Z116BK mm 160 x 100 x 60 20
1550Z117 1550Z117BK mm 160 x 100 x 81 20
1550Z120 1550Z120BK mm 171 x 121 x 55 10.2
1550Z124 1550Z124BK mm 222 x 146 x 55 5
1550Z220 1550Z220BK mm 220 x 146 x 82 32.5

　

尺寸圖下載 ( 18 sizes / 2.3MB )
