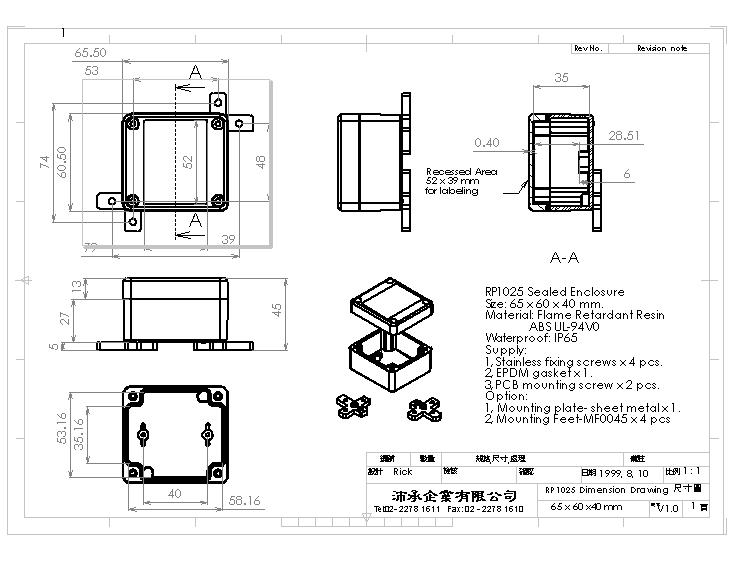

(尺寸圖)

PDF file

 外尺寸:  65 x 60 x 40 mm.

 上蓋銘板區: 39 x 52 mm.

 塑料材質:

       ABS UL-94V0 淺灰色.

       Polycarbonate 灰白色.

 附件包含:

        不鏽鋼固定螺絲,

       PCB 固定螺絲,

         防水膠條.

Polycarbonate (PC) 灰白色上蓋,

Polycarbonate (PC) 灰白色底座.

Polycarbonate (PC) 透明上蓋,

Polycarbonate (PC) 灰白色底座.

Polycarbonate (PC) 灰白色上蓋,

Polycarbonate (PC) 灰白色底座.

零件固定片

Polycarbonate (PC) 透明上蓋,

Polycarbonate (PC) 灰白色底座.

零件固定片

ABS UL-94V0 淺灰色上蓋,

ABS UL-94V0 淺灰色底座.

Polycarbonate (PC) 透明上蓋,

ABS UL-94V0 淺灰色底座.

ABS UL-94V0 淺灰色上蓋,

ABS UL-94V0 淺灰色底座.

零件固定片

Polycarbonate (PC) 透明上蓋,

ABS UL-94V0 淺灰色底座.

零件固定片
